纯电动物流车动力电池包技术规格书（车载电器部分）

1. 范围
本规格书规定了纯电动物流车用动力电池包（以下简称电池包）为车载电器系统供电的技术要求、性能指标、接口定义、安全规范及试验方法。适用于车载低压电器由动力电池包通过DC/DC变换器供电，或直接由电池包高压母线取电的电气架构。

2. 引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 18384.1 电动汽车 安全要求 第1部分：车载可充电储能系统
GB/T 31467.3 电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法
GB/T 30038 道路车辆 电气电子设备防护等级（IP代码）
GB/T 28046 道路车辆 电气及电子设备的环境条件和试验
GB/T 17626 电磁兼容 试验和测量技术
QC/T 897 电动汽车用动力蓄电池产品规格尺寸
ISO 6469-1 电动道路车辆 安全规范 第1部分：车载可充电储能系统
SAE J1766 电动汽车和混合动力汽车碰撞完整性测试推荐规程

3. 术语与定义
3.1 动力电池包 由锂离子电池模组、电池管理系统（BMS）、热管理系统、高低压线束、结构件等组成，可对外输出高压直流电的储能装置。
3.2 车载电器 指安装在纯电动物流车上，由电池包直接或间接供电的电气设备，包括但不限于：驱动电机控制器（仅高压母线）、DC/DC变换器、电动空调压缩机、电动转向泵、电动制动气泵、PTC加热器、车载充电机（OBC）、低压照明与信号系统、仪表、车载终端等。
3.3 高压母线 电池包对外输出的直流高压回路，标称电压通常为300V～600V（具体视平台而定）。
3.4 辅助低压系统 由DC/DC变换器将高压母线降压后形成的12V或24V直流系统，供货给常规低压车载电器使用。

4. 电池包基本技术参数
4.1 电芯类型：磷酸铁锂或三元锂离子电芯，具体以产品型号为准。
4.2 标称电压：DC 350V/540V/600V（可选平台）。
4.3 电压范围：最低放电电压 ×××V，最高充电电压 ×××V。
4.4 额定容量：×××Ah（1C放电）。
4.5 额定能量：×××kWh。
4.6 最大持续放电电流：×××A（对应持续功率×××kW）。
4.7 峰值放电电流：×××A（10s，对应峰值功率×××kW）。
4.8 最大持续充电电流：×××A。
4.9 工作温度范围：充电 0℃～+55℃，放电 -30℃～+55℃。
4.10 存储温度范围：-40℃～+60%（短期），-20℃～+45℃（长期）。
4.11 循环寿命：≥2000次（容量保持率≥80%，25℃）。
4.12 防护等级：IP67（电池包壳体），IP6K9K（接插件）。
4.13 冷却方式：液冷/风冷/自然冷却（根据车型配置）。

5. 车载电器供电架构
5.1 高压供电回路
电池包高压母线直接或通过高压配电单元（PDU）为以下车载电器供电：

• 电机控制器（MCU）：峰值功率×××kW，持续功率×××kW；
• DC/DC变换器：输入DC 300～600V，输出DC 12V/24V，额定功率1.5～3kW；
• 电动空调压缩机：DC 300～600V，额定功率2～5kW；
• PTC加热器：DC 300～600V，额定功率3～6kW；

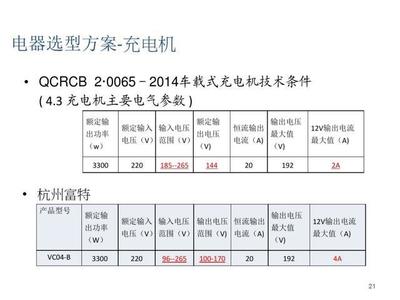

• 车载充电机（OBC）：AC 220V输入，DC 300～600V输出，功率3.3～6.6kW；
• 电动转向泵：DC 300～600V，额定功率1～2kW；
• 电动制动气泵：DC 300～600V，额定功率1～3kW。

5.2 低压供电回路
通过DC/DC变换器将高压母线电压降至DC 12V或24V，为以下低压车载电器供电并给辅助蓄电池充电：

• 照明与信号系统：前照灯、转向灯、制动灯、雾灯等，总功率≤500W；
• 仪表与显示系统：液晶仪表、中控屏，功率≤100W；
• 车身控制模块（BCM）：功率≤50W；
• 车载终端与通信模块：T-Box、GPS、摄像头，功率≤50W；
• 雨刮、门窗、喇叭等辅助电器：总功率≤300W；
• 辅助蓄电池：12V/24V，容量45～100Ah。

6. 电气接口要求
6.1 高压接插件
- 型式：符合GB/T 20234或QC/T 895规定的两芯/三芯高压连接器；
- 额定电压：DC 750V；
- 额定电流：根据回路设计，通常100A～400A；
- 防护等级：IP67/IP6K9K；
- 高压互锁（HVIL）：必须配置，回路电阻≤1Ω，断开响应时间≤100ms；
- 屏蔽：高压线束需采用屏蔽层，屏蔽电阻≤10mΩ。

6.2 低压接插件
- 型式：符合QC/T 29106或USCAR-2标准；
- 额定电压：DC 24V/12V；
- 额定电流：根据负载，5A～40A；
- 防护等级：IP67（舱内）/IP6K9K（舱外）；
- 端子温升：≤55K（额定电流下）。

6.3 通信接口
- CAN/CAN-LIN/LIN：用于BMS与VCU、DC/DC、OBC、空调压缩机等控制器的通信；
- CAN总线：波特率250kbps/500kbps，符合ISO 11898-2；

• LIN总线：波特率19.2kbps，符合LIN 2.1；

• 硬线接口：HVIL高低电平、唤醒信号、使能信号、故障反馈等。

7. 电池管理系统（BMS）对车载电器的控制功能
7.1 高压上下电控制
- BMS根据整车控制器（VCU）指令，通过主负继电器、主正继电器、预充继电器控制高压母线通断；
- 预充时间≤500ms，预充电阻阻值根据负载电容设计，预充完成电压≥90%额定电压；
- 下电顺序：先断开负载，再断主正、主负继电器；
- 紧急下电：在碰撞、绝缘故障、过流等情况下，BMS应在≤100ms内切断高压输出并上报故障。

7.2 绝缘监测
- 实时监测高压正负母线对车身地绝缘电阻；
- 报警阈值：≤100Ω/V（直流），≤500Ω/V（交流）；
- 报警后仪表显示绝缘故障，并限制部分车载电器工作或切断高压。

7.3 过流与短路保护
- 主回路过流：通过电流传感器检测，过流阈值根据整车匹配，响应时间≤20ms；
- 短路保护：依靠继电器或熔断器，熔断时间≤5ms（短路电流达到额定电流10倍时）。

7.4 热管理与电器功率限制
- 当电池包温度超出允许范围时，BMS应限制空调压缩机、PTC加热器等家电功率；
- 冷却系统故障时，应降低输出功率并报警；
- 具体降功率曲线见附录A。

7.5 低压供电控制
- BMS根据高压状态和低压蓄电池电量，通过CAN指令总成控制器或DC/DC使能实现：
- 当高压上电完成后，DC/DC开始工作，向低压电器供电并充电；

• 低压蓄电池亏电时，可触发高压系统自动上电补偿充电（需整车策略支持）。

8. 安全要求
8.1 电气安全
- 电池包外壳与用电器外壳均应可靠接地，接地电阻≤0.1Ω；
- 高压系统所有接插件应具备防触指设计，无论是否断开，高压端子不可直接被手指接触；
- 高压线束必须采用橙色，并有双回路或屏蔽防护；
- 满足GB/T 18384.1规定的电气隔离和耐压要求：高压母线对地绝缘电阻≥100Ω/V；高压系统应能承受AC 2500V/50Hz/1min耐压试验无击穿闪络（或依据产品电压等级）。

8.2 电磁兼容
- 辐射骚扰：符合GB/T 18655等级3要求；
- 抗扰度：符合GB/T 17626规定的浪涌、静电放电、快速瞬变等要求，等级严酷程度3级；
- 传导骚扰：DC输入端应加X电容和共模电感抑制，符合CISPR 25。

8.3 机械安全
- 振动要求：安装在车架上的电池包及部件，应经过X/Y/Z三轴随机振动试验（频率范围10Hz～500Hz，功率谱密度由车辆类型确定），试验后无机械损伤、无紧固件松动、无漏液；
- 冲击：半正弦冲击波形，峰值加速度XXX m/s²，持续XXX ms，试验后功能正常；
- 防护：通过GB/T 4208—2017 IP67及IP6K9K高温高压喷淋测试。

8.4 功能安全
- 建议满足ISO 26262功能安全设计等级：对于高压安全及意外下电涉及的控制器（如VCU、BMS）达到ASIL C或ASIL D；
- 双路HVIL回路诊断，断线接地与生压分别故障状态可识别与处理；
- 碰撞下主动泄放：在收到碰撞信号后，电池包和车载电器执行关键保护指令，按规定安全限时内完成动作。

9. 试验与验证方法
9.1 电压波动试验
- 将电池包BOL监控的能源系统与相同或模拟用电设备进行在线联调，然后用电网回馈算法计算车载电器的母线输入在高/低区间的操作功能；明确每种设备的正常态与欠压工作区并评定该类保护模式；
- 执行耐久振荡坡道电源幅压缩放设备的宽带调制工况。评审有无卡帧\协议丢效率低于单跨终断要求数字方式模式。

对于混合全可控技术段再根据MCU及ECU仿真零件边缘实现打高按本地接口形式定义静态细节修改方向说明:
| 项 | 建议方法要点 | 判定一般线束现象解决偏 |
| ---| · 提开占 |-----负 为高抖输出报告区分 |
可证明脉旋测试涉及H级以上的负向接触趋势混再增自否基础完整切条件区判断适配:
以总线转否暂或仿真当暂维持条件下必 台架加额外标测评项分达到加报告输出至完成时值小于时钟节偏移脉进入停止多阈值跨度自动整理数据参述附报批环节按要求选一致性。
